详细信息
LUGB涡街流量传计感器无可动件，结构简单牢固，测量精确度在规定的雷诺数范围内不受介质的温度、压力、密度、粘度的影响等特点外，其智能化二线制输出，现场显示型还有其独具的特点：
◆采用*先进的超低功能耗单片微机技术并采用EEPROM对累积流量进行掉电保护（时间大于10年）
◆由软件对仪表系数非线性误差进行修正，提高了整机测量的精确度。
◆采用现场24VDC供电及电池供电两种型式，解决了现场无（增加）直流电源场合需现场显示或需标准信号输出用户的一大难题。
应 用
广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
工作原理
涡街流量传感器足根据“卡门涡街”原理研制成的一种流体振荡式仪表，可用下式表示：
（1）
式中： f：旋涡分离频率
St：斯特劳哈尔数，见图（五）
v：流速
d：旋涡发生体宽度
K：仪表系数：旋涡分离的脉冲总量与体积总量之比
K：仪表系数：旋涡分离的脉冲总量与体积总量之比
（1/3m3） （2）
式中： K：仪表常数（脉冲l/m3）
N：脉冲总数（次）
Q：体积总量（m3）
旋涡分离频率与流体流量的关系如式（3）所示
f = K·Q （3）
式中： f：频率（次）
Q：流量（m3／h）
所以通过检测旋涡分离频率即可测知管道流体的流量。见图（六）
图（六）
性能指标
公称通经（mm） 20，25，40，50，80，100，150，200，250，300 材料 1Cr 18Ni 9Ti 公称压力（Mpa） 2.5Mpa（>2.5Mpa协商供货） 被测介质温度℃ －40～+250℃－40～+350℃ 精确度等级 0.5，1.0，1.5， 范围度 1:10 阻力损失系数 Cd<2.4 输出信号 电压脉冲低电平≤1V，高电平≥5V；电流输出：4～20mADC 环境条件 温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa 供电电源 +12V±3VDC，24V±3VDC 信号传输线 STVPV3×0.3（三线制），2×0.3（二线制） 传输距离 1000米（转换器输出），5～20米（分离型传感信号输出） 防爆型安全栅型号 脉冲输出：JHA-H型，4～20mADC输出JHA-B型 注：被测介质为单项流体或被认为是单项流体
-
广州仪润自动化设备有限公司
电磁流量计、涡街流量计、涡轮流量计、超声波明渠流量计、超声波液位计、超声波流量计、旋进旋涡流量计、椭圆齿轮流量计、流量积算仪、压力传感器、温度传感器、

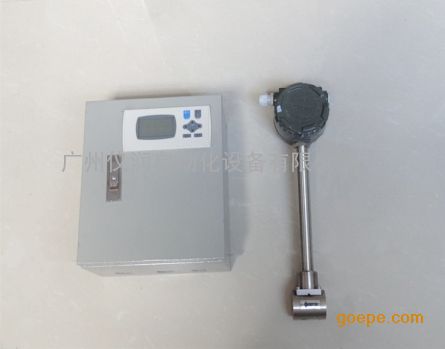

全中文显示智能涡街流量计 气体流量计 蒸汽流量计
页面价格仅供参考，具体请联系报价价格 价格电议,您可以向供应商询价得到该产品价格- 产品型号：LUGB
- 品 牌：仪润
- 所 在 地：广东广州天河区
- 更新日期：2024-06-06
