详细信息
插入式涡街流量计
- 主要技术指标
测量介质 液体、气体、蒸汽（单相介质或可以认为是单相的介质） 饱和蒸汽在干度≥85%时，可以认为是单相介质 介质温度(℃) -40～+300； 350～450（电容式，协议订货） 介质压力 1.6Mpa 2.5Mpa 4.0Mpa ≥4.0Mpa的规格协议订货 允许振动加速度 电容式传感器:1.0～2.0g 压电式传感器：≤0.2g 不确定度 1.0级 1.5级 2.5级 量程比 8:1 10:1 15:1 流量范围 液体：0.35~7.0m/s 气体：5.0~60.0m/s 蒸汽：6.0~70.0m/s 规 格 满管式 法兰卡装式规格为DN15-DN300 插入式 DN200-DN1500（超过DN1500可特殊订货） 材 质 304，其他材质协议订货 雷 诺 数 正常2×10³~7*10 扩展1*10~7*10 阻力系数 满管式Cd≤2.6 防护等级 普通型：IP65 潜水型：IP68 防爆等级 本质安全型：EX（ia）ⅡCT2-T5 隔爆型：ExdⅡBT2-T5 环境条件 环境温度 -40℃~+55℃（非防爆场所） -25℃~+55℃（防爆场所） 相对湿度 ≤90% 大气压力 86~106kPa 供电电源 脉冲型12VDC～ +24VDC 电流型 12VDC～+24VDC 4-20mA 电池供电3.6V 输出信号 频率脉冲信号2~3000Hz 低电平≤1V 高电平≥5V 二线制4-20mA信号 防爆型负载≤300Ω 非防爆型负载≤500Ω
三、传感器的选型
3.1．尊敬的用户，当您要选用产品时，请仔细阅读选型样本，并做好以下工作：
1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。
2．认真核对被测介质的使用流量范围，特别是*小流量值以*终确定使用仪表的口径及配管参数。
3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。
3.2．涡街流量仪表选型表（符合JB/T9249-1999标准）
1．传感器选型表
LUGB/E系列涡街流量仪表选型表
2.传感器的公称通径编号对照表型 谱 说 明 LU 涡街流量仪表 G 传感器 检测
方式B 压电式传感器 E 电容式传感器 连接方式 1 仅对满管型 法兰连接型 2 仅对满管型 法兰卡装型 3 仅对插入型 简易插入型 4 仅对插入型 球阀插入型 测量介质 2 液体 3 气体 4 蒸汽 公称通径 02
…
30
DN25
… 单位：mm
DN300使用环境 P 普通型 B 防爆型 输出信号 1 脉冲输出 2 4～20mA电流输出，液晶显示 3 RS-485通讯 4 电池供电，不带温度、压力补偿 选型
说明例如： LUGE2405-P2 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽
仪表通径为DN50,普通 4～20mA电流信号输出
3.3.选型要点与提示公称通径 DN
mm25 32 40 50 65 80 100 125 150 200 250 标记号 02 03 04 05 06 08 10 12 15 20 25 公称通径 DN
mm300 350 400 450 500 600 700 800 1000 1200 1500 标记号 30 35 40 45 50 60 70 80 A0 A2 A5
为使流量计能在良好的性能下工作，选择流量型号和规格时应注意一下几点：
- 流量计的选型尽可能不要使用流量工作在下限极限值，故流量计的口径应尽可能小，以获得更大的流速和流量范围。
- 流量计应使用在介质工作压力和温度范围的技术参数内。不要刻意选用高压力等级和超高温度的仪表，应根据实际工作压力和温度选用仪表，后者价格要高些。
- 在爆炸危险场所，应选用防爆型流量计。
- 涡街流量计的下限流量取决于介质的工况密度和运动粘度，其上限流量一般不受介质压力和温度的影响，因此确定流量范围只要确定实际可用的下限流量即可。计算出下限流量后，查流量范围表即可确定相应口径。
流量计算类别 计算公式 测量范围 符号说明 由工况密度决定
的下限流量Qρ
Qρ=Q工· ρ。/ρ工
见下表 Q 工：工况密度下的体积流量（m3/h）
Q ρ：空气参比密度下的体积流量（m3/h）
ρ工：被测介质的工况密度（Kg/ m3）
ρo：空气参比密度，=1.205 Kg/ m3
Q ：工况运动粘度的体积流量（m3/h）
Q0 ：参比介质粘度下的流量（m3/h）
：被测介质工况运动粘度（m3/s）
0 ：参比介质的运动粘度（1×10-6m2/s）
m ：动力粘度（厘泊）
P工：工况介质压力=表压+大气压（Mpa）
T工：工况下介质温度273.15+ T工
Q N：标况下的体积流量（N m3/h）
G ：质量流量（Kg/ h）
D ：管道直径(m)
Re ：雷诺数
V ：流体平均速度(m/s)
由工况运动粘度决定的下限流量Qv
Q =Q0· / 0
=m/ρ见下表 气体标况量
换算称工况流量
0.10132+P工273.15+T工273.150.101325
Q工= · · QN见下表 工况质量流量的计算
Gρ工
QN=
见下表 满足雷诺数范围
要求下限流量Qre
VRe·
D=
2×104≤Re≤7×106
按流速计算
正常流量范围
4Q工3600·Л·D
V=液体：0.37~7.0m/s 气体、蒸汽：4.0~60.0m/s
-
广州仪润自动化设备有限公司
电磁流量计、涡街流量计、涡轮流量计、超声波明渠流量计、超声波液位计、超声波流量计、旋进旋涡流量计、椭圆齿轮流量计、流量积算仪、压力传感器、温度传感器、

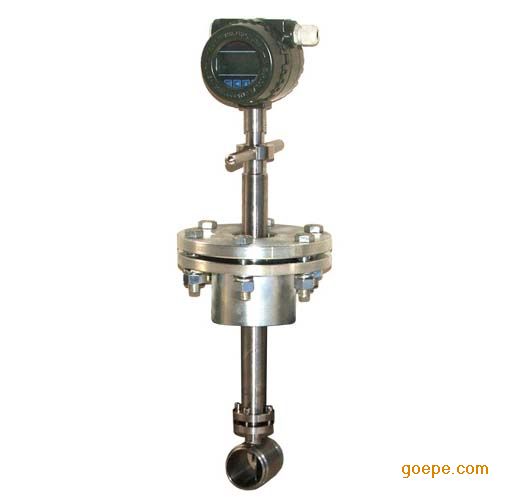

广州仪润大口径插入式蒸汽流量计现场显示不锈钢材质
