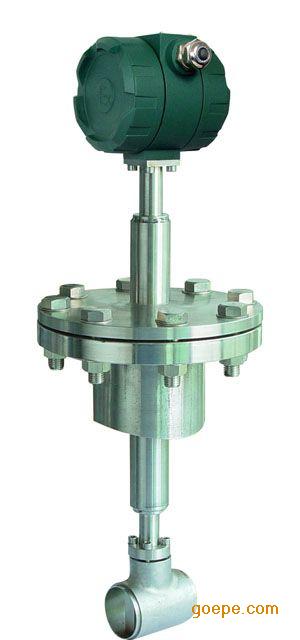

LUGB涡街流量传计感器无可动件，结构简单牢固，测量精确度在规定的雷诺数范围内不受介质的温度、压力、密度、粘度的影响等特点外，其智能化二线制输出，现场显示型还有其独具的特点：
应 用
广泛用于大、中、小型各种管道给排水、工业循环、污水处理，油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。
工作原理
涡街流量传感器足根据“卡门涡街”原理研制成的一种流体振荡式仪表，可用下式表示：
（1）
式中： f：旋涡分离频率
St：斯特劳哈尔数，见图（五）
v：流速
d：旋涡发生体宽度
K：仪表系数：旋涡分离的脉冲总量与体积总量之比
K：仪表系数：旋涡分离的脉冲总量与体积总量之比
（1/3m3） （2）
式中： K：仪表常数（脉冲l/m3）
N：脉冲总数（次）
Q：体积总量（m3）
旋涡分离频率与流体流量的关系如式（3）所示
f = K·Q （3）
式中： f：频率（次）
Q：流量（m3／h）
所以通过检测旋涡分离频率即可测知管道流体的流量。见图（六）
|
公称通经（mm） |
20，25，40，50，80，100，150，200，250，300 |
|
材料 |
1Cr 18Ni 9Ti |
|
公称压力（Mpa） |
2.5Mpa（>2.5Mpa协商供货） |
|
被测介质温度℃ |
－40～+250℃－40～+350℃ |
|
精确度等级 |
0.5，1.0，1.5， |
|
范围度 |
1:10 |
|
阻力损失系数 |
Cd<2.4 |
|
输出信号 |
电压脉冲低电平≤1V，高电平≥5V；电流输出：4～20mADC |
|
环境条件 |
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
|
供电电源 |
+12V±3VDC，24V±3VDC |
|
信号传输线 |
STVPV3×0.3（三线制），2×0.3（二线制） |
|
传输距离 |
1000米（转换器输出），5～20米（分离型传感信号输出） |
|
防爆型安全栅型号 |
脉冲输出：JHA-H型，4～20mADC输出JHA-B型 |
注：被测介质为单项流体或被认为是单项流体
传感器的流量范围
传感器通径DN（mm） |
液 体 |
气 体 |
蒸 气 |
|
20 |
1～10 |
5～40 |
8～80 |
|
25 |
1.6～16 |
8～60 |
12～120 |
|
40 |
2～30 |
18～160 |
20～250 |
|
50 |
3～50 |
30～300 |
30～400 |
|
80 |
10～130 |
70～600 |
100～1200 |
|
100 |
15～200 |
100～1000 |
200～2000 |
|
150 |
40～450 |
200～2000 |
450～4500 |
|
200 |
80～1000 |
400～4000 |
800～8000 |
|
250 |
120～1200 |
700～8000 |
1200～12000 |
|
300 |
180～2000 |
900～10000 |
1600～16000 |
流量范围：
流体指常温水（t=20℃，P=1000kg/m3）
气体指常温常压空气（t=20℃，P=0.1MPa，P=1.205kg/m3）.
蒸汽指干饱和蒸气（t=143℃，P=0.4MPa，P=2.129kg/m3）
