广州流量计

LD型智能电磁流量计是我公司采用国内外*先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际*新技术、输入抗阻高达10的15次方欧姆，共模抑制比优于100db, 对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db ，可以测量更低电导率的流体介质流量。其传感器采用非均匀磁场的新技术及特殊的磁路结构，磁场稳定可靠，而且大大的缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。
  LDB系列电磁流量计口径从10mm到1200mm,主要用于化工、钢铁、煤炭、给排水、造纸、食品、纺织印染和化纤等工业领域。测量酸、碱、盐等强腐蚀性及固态两相流体的体积流量。可与显示、记录仪表、积算仪表或者调节器配套，对流量进行检测、积算、调节和控制，并实现信号的远距离传送。仪表的安装形式有一体式和分体式。

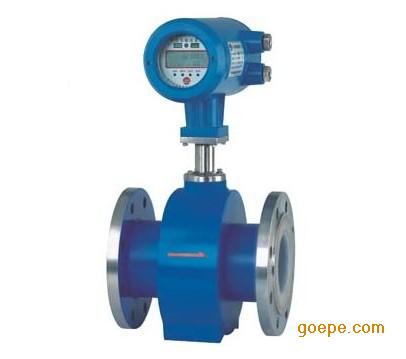

  LDE系列一体型电磁流量计由LDB系列电磁流量计和转换器配套组成一体，口径从10mm到1200mm,其结构紧凑、安装方便、测量精度高、抗干扰性好。
  LDQ系列潜水型电磁流量计是国家环保局推荐使用的污水排放用的明渠流量仪表。
工作原理

电磁流量计是一种应用法拉第电磁感应定律的流量计。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向贯通管壁固定在测量管上，其电极头与内表面基本平齐。励磁线圈由双向脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通密度为B的工作磁场。此时，如果具有一定电导率的流体流经测量管，将切割磁力线感应出电动势E。电动势E正比于磁通密度B、测量管内径D与平均流速的乘积，电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后，可显示流量、总量，并能输出模拟、脉冲等信号，用于流量的控制与调节。

产品特点
·管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
·测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
·在现场可根据用户实际需要在线修改量程。
·高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
·采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
·采用16位嵌入式微处理器，运算速度快精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
·全数字量处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150：1
·超低EM1开关电源，适用电源电压变化范围大，抗EMC性能好
·内部具有三个积算器可分别显示正向累计反向累计量及差值积算量，内部设有不掉电时钟，可记录16 次掉电时间
·具有RS485 、RS232 、Hart和Modbus等安息字通讯信号输出。
·具有自检与自论断功能
性能指标


类型	指标
公称口径:	10mm到1200mm,
电极材质:	Mo2Ti,Hc,Hb,Ta,Pt
精度等级:	±0.5%,±1.0%(按口径分)
内衬材料:	聚四氟乙烯、氯丁橡胶、聚氨酯橡胶、耐酸橡胶
电极形式:	固定式、刮刀式、可拆卸式
介质电导率:	正常测量不低于5μs/cm
流速范围:	0.2～11m/s可选
介质温度:	-25℃～180℃
额定压力:	0.25Mpa-32Mpa
连接法兰:	按国标GB9115-88（DIN2051，BS4504）
法兰材质:	碳钢、不锈钢
外壳材质:	碳钢、不锈钢
输出信号:	4-20mA电流、0-1kHz频率、RS485
电缆接口:	PG10
防护等级:	传感器：IP65、IP67、IP68
防爆等级:	Exmdib DIIBT4
安装型式:	一体型／分体型
电源电压:	185VAC-265VAC，18VDC-36VDC
功耗:	≤15W


产品选型和说明


产品型号和标识										说明
LD—										电磁流量计
产品分类	B									普通分体型
	E									智能一体型
	Q									潜水型
通径		-mm								管道通径
电极材料			M							M02Ti
			T							Ti（钛）
			D							Ta（钽）
			H							哈氏合金
			P							Pt（铂）
			N							Ni（镍）
输出方式				1						电压脉冲
				2						4～20mADC，二线制
				3						现场液晶显示
衬里材料					X					橡胶
					F					聚四氟乙烯
					P					聚乙烯
					J					聚氨酯橡胶
通讯						0				无通讯
						1				RS485
						2				RS232
						3				Modbus
						4				Hart
接地环							0			无接地环
							1			有接地环
							2			有接地电极
防爆等级								0		没有防爆
								1		本安防爆，iaⅡCT6
上限流量									-m3/h	量程上限


电极、接地环材料的选择
应根据被测流体的腐蚀性来选择电极的材料，请查有关腐蚀手册，对于特殊流体应作试验

材料	耐腐蚀性能
含钼不锈钢（Ocr18Ni12Mo2Ti）	硝酸、室温下<5%硫酸、沸腾的磷酸、蚁酸、碱溶液、在一定压力下的亚硫酸、海水、醋酸
哈氏合金C 哈氏合金B （HC ，HB）	耐氧化性酸、氧化性盐、耐海水、耐非氧化怀酸，非氧化性盐、碱、常温硫酸
钛(Ti)	海水、各种氯化物和次氯盐酸、氯化性酸（包括发烟硝酸）、有机酸、碱
钽(Ta)	除氢氟酸、发烟硫酸、碱外的其余化学介质、包括沸点的盐酸。硝酸和<175℃
铂（Pt）	各种酸、碱、盐、不包括王水


衬里材料选择说明
应根据被测介质的腐蚀性，磨损性和温度来选择内衬材料

内衬材料	名称	符号	性能	工作温度	适用液体
橡胶	氯丁橡胶		耐磨性中等，耐一般低浓度的酸碱盐的腐蚀	<80℃	自来水、工业用水、海水
	聚胺脂橡胶		极好的耐磨性能，耐酸碱性能较差	60<℃	纸浆、矿浆等浆液
氟塑料	聚四氟乙烯	F4 或PTFE	化学性能很稳定、耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀	180<℃	腐蚀性强的酸碱盐液体
	四氟乙烯和六氟丙烯译名：特氟隆FEP	F46或FEP	化学性能略逊于F4		腐蚀性的酸碱盐液体
塑料	四氟乙烯和乙烯	F4 或ETFE	化学性能略逊于F4		腐蚀性的酸碱盐液体
	聚乙烯	PO	化学性能稳定	60<℃	污水
	聚苯硫醚	PPS		150<℃	热水


流量范围的选择
*大流量和*小流量必须符合下表中的数。

内径(mm)m	10	15	20	25	32	40	50	65
Qmin(m3/h)	00283	00636	0.12	0.15	0.29	0.452	0.7	1.19
Qman(m3/h)	4.24	9.54	16.96	26.5	43.42	67.85	106.0	179.0
内径(mm)	80	100	125	150	200	250	300	350
Qmin(m3/h)	1.8	2.82	4.41	6.36	11.3	17.6	25.4	34.6
Qman(m3/h)	271.0	424.0	662.0	954.0	1690	2650	3810	5190
内径(mm)	400	450	500	550	600	700	800	900
Qmin(m3/h)	45.2	57.2	77.6	85.5	101.0	138.0	180.0	229.0
Qman(m3/h)	6780	8570	10600	12800	15200	20700	27100	34300
内径(mm)	1000	1100	1200	1400	1600	1800	2000	2200
Qmin(m3/h)	282.0	342.0	407.0	554.1	732.7	916.0	1131.0	1368.4
Qman(m3/h)	42400	51300	61000	83121	108566	137404	169635	205258


安装注意事项

安装地点的选择
为了使变送线路工作可靠稳定，在选择安装地点时应该注意以下几方面的要求：
1.尽量避开铁磁性物体及具有强电磁场的设备（如大电机，大变压器等）以免磁场影响传感器的工作
磁场和流量信号。
2.应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
3.应尽量避免日晒雨淋，避免环境温度高于60度及相对湿度大于95%。
4.选择便于维修，活动方便的地方。
5.流量计应安装在水泵端，绝不能在抽吸侧安装；阀门应该安装在流量下游侧。

安装要求：
为了正确的测量，在选择管道上位置时应该注意以下几点要求：
1.传感器既可在直管道上安装，也可以在水平或倾斜管道上安装，在要求二电极的中心连线处于水平状态。
2.介质在安装位置应该满管流动，避免不满管及气体附着在电极上。
3.对于液固两相流体，*好采用垂直安装，使被传感器衬里磨损均匀，延长使用寿命。
4.流量计安装位置介质不满管时，可采取抬高流量半后端管路的方法，使其满管，严禁在管道*高点
和出水口安装流量计。
5.修改管道的方法：
当介质流速达不到要求时，应当选用比较小口径的流量计，这时应使用异径锥形管或修改部分管道，使其与其传感器同口径，但前后直管段至少需满足：前直管段≥5DN，后直管段≥2DN（DN为管径）
6.前后直管段长度为流量计前≥5N，后端≥2DN。

流量计的接线：
·若采用分体式安装连接的信号电缆采用定制的专用电缆线，电缆线越短越好。
·激磁电缆可选用Yz中型橡套电缆，其长度与信号电缆一样。
·信号电缆必须与其他电源严格分开，不能敷设在同一根管子内，不能平等敷设，不能绞合在一起应分别单独穿在钢管内。
·信号电缆合激磁电缆尽可能短，不能将多余的电缆卷在一起，应将多余电缆剪掉，并重新焊接好接头，电缆进入传感器电气接口时，在端口处做成U形，这样可以防止雨水渗透到传感器中LD型智能电磁流量计是我公司采用国内外*先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器。计算速度非常快、精度高、测量性能可靠。转换器电路设计采用国际*新技术、输入抗阻高达10的15次方欧姆，共模抑制比优于100db, 对于外来干扰以及60Hz/50Hz干扰抑制能力优于90db ，可以测量更低电导率的流体介质流量。其传感器采用非均匀磁场的新技术及特殊的磁路结构，磁场稳定可靠，而且大大的缩小了体积，减轻了重量，使流量计具有小型轻量化的特点。
