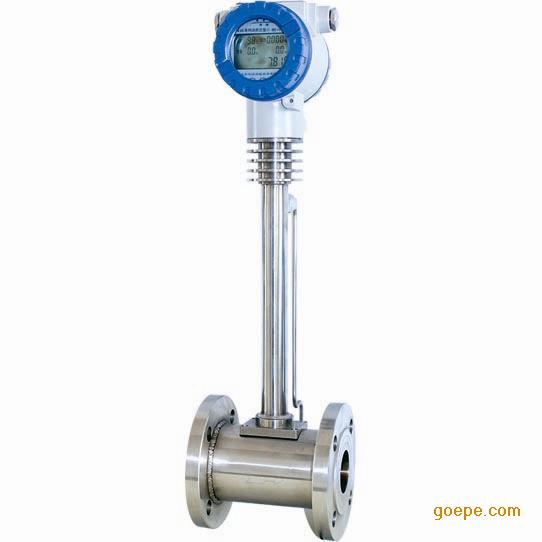

LUGB智能涡街流量计

简述

　　LUGB智能涡街流量计主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的。

原理和技术指标

　　在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。

　　参数及要求

　　◆测量介质： 气体、液体、蒸气

　　◆ 连接方式：法兰卡装式、法兰式、插入式

　　◆口径规格 法兰卡装式口径选择25,32,50,80,100

　　◆法兰连接式口径选择100,150,200

　　◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s

　　正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3

　　◆测量精度1.0级1.5级

　　◆被测介质温度:常温–25℃～100℃

　　◆高温–25℃～150℃ -25℃～250℃

　　◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

　　◆脉冲占空比约50%,传输距离为100m

　　◆脉冲电流远传信号4～20 mA,传输距离为1000m

　　◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃

　　◆材质 不锈钢, 铝合金

　　◆电源DC24V或锂电池3.6V

　　◆防爆等级 本安型iaIIbT3-T6
