HAKK-LG孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及引的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。节流装置又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体.蒸汽和液体的流量测量.具有结构简单,维修方便,性能稳定。

孔板流量计适用范围

　　1. 公称直径：15 mm ≤DN≤1200mm

  孔板式蒸汽流量计

孔板式蒸汽流量计

　　2. 公称压力：PN≤40MPa

　　3. 工作温度：-50℃≤t≤550℃

　　4. 量程比：1:10，1:15

　　5. 精度：0.5级，1级

使用可靠等特点

　　.

　　孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流

点击此处添加图片说明

　　装置的设计安装和使用>;2.国际标准ISO5167<国际标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06

孔板流量计工作原理

　　充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

　　在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下：

c－流出系数　无量纲　

　　d－工作条件下节流件的节流孔或喉部直径

　　D－工作条件下上游管道内径

　　qm－质量流量　Kg/s

　　qv－体积流量　m³/s

　　ß－直径比d/D 无量纲

　　流体的密度Kg/m³

　　可膨胀性系数　无量纲

　　孔板流量计结构　

　　节流装置组成

　　节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等

　　取压装置：环室、取压法兰、夹持环、导压管等

　　测量管

　　孔板流量计的安装要求：对直管段的要求一般是是前10D后5D，因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。

孔板流量计特点

　　▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

　　▲孔板计算采用国际标准与加工

　　▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。

　　▲标准型节流装置无须实流校准，即可投用。

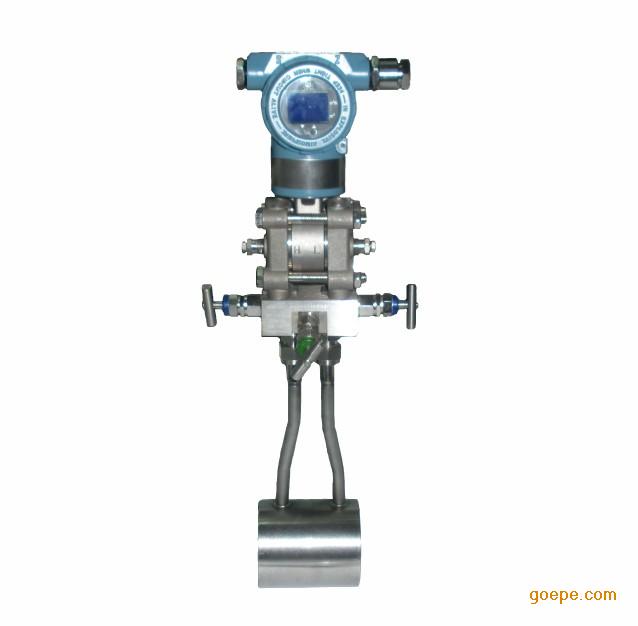

　　▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

　　智能型特点

　　▲采用进口单晶硅智能差压传感器

　　▲高精度，完善的自诊断功能

　　▲智能孔板流量计其量程可自编程调整。

　　▲可同时显示累计流量、瞬时流量、压力、温度。

　　▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。

　　▲配有多种通讯接口

　　▲稳定性高

　　▲量程范围宽、大于10：1

　　智能型技术指标

　　▲高精度：±0.075%

　　▲高稳定性：优于0.1%FS/年

　　▲高静压：40MPa

　　▲连续工作5年不需调校

　　▲可忽略温度、静压影响

　　▲抗高过压

孔板流量计结构

　　节流装置组成

　　节流件：标准孔板、标准喷嘴、长径喷嘴、1／4圆、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等取压装置：环室、取压法兰、夹持环、导压管等 连接法兰（国家标准、各种标准及其它设计部门的法兰）　、紧固件。 测量管

　　将带孔的金属薄板（6~12㎜）用法兰连接在被测管路上，要求孔板中心线与管路中心线重叠。带孔的板称为“孔板”。

选择孔板流量计所需要的参数

　　1、管道的口径（管径*壁厚）

　　2、孔板流量计测量的介质

　　3、被测介质的工作温度

　　4、被测介质的工作压力（*大压力、*小压力、正常压力）

　　5、被测介质的工作流量（*大流量、*小流量、正常流量）

　　6、被测介质的粘度

　　 孔板流量计发展

　　流量测量的发展可追溯到古代的水利工程和城市供水系统。古罗马凯撒时代已采用孔板测量居民的饮用水水量。公元前1000年左右古埃及用堰法测量尼罗河的流量。我国*的都江堰水利工程应用宝瓶口的水位观测水量大小等等。17世纪托里拆利奠定差压式流量计的理论基础，这是流量测量的里程碑。自那以后，18、19世纪流量测量的许多类型仪表的雏形开始形成，如堰、示踪法、皮托管、文丘里管、容积、涡轮及靶式流量计等。20世纪由于过程工业、能量计量、城市公用事业对流量测量的需求急剧增长，才促使仪表迅速发展，微电子技术和计算机技术的飞跃发展*地推动仪表更新换代，新型流量计如雨后春笋般涌现出来。至今，据称已有上百种流量计投向市场，现场使用中许多棘手的难题可望获得解决。

　　我国开展近代流量测量技术的工作比较晚，早期所需的流量仪表均从国外进口。

　　流量测量是研究物质量变的科学，质量互变规律是事物联系发展的基本规律，因此其测量对象已不限于传统意义上的管道液体，凡需掌握量变的地方都有流量测量的问题。流量和压力、温度并列为三大检测参数。对于一定的流体，只要知道这三个参数就可计算其具有的能量，在能量转换的测量中必须检测此三个参数。能量转换是一切生产过程和科学实验的基础，因此流量和压力、温度仪表一样得到*广泛的应用。

孔板流量计应用范围

　　孔板流量计^[1]应用及其广泛，流量测量技术与仪表的应用大致有以下几个领域。

　　一，工业生产过程

　　流量仪表是过程自动化仪表与装置中的大类仪表之一，它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域，是发展工农业生产，节约能源，改进产品质量，提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中，流量仪表有两大功用：作为过程自动化控制系统的检测仪表和测量物料数量的总量表。

　　二，能源计量

　　能源分为一次能源（煤炭、原油、煤层气、石油气和天然气）、二次能源（电力、焦炭、人工燃气、成品油、液化石油气、蒸汽）及载能工质（压缩空气、氧、氮、氢、水）等。能源计量是科学管理能源，实现节能降耗，提高经济效益的重要手段。流量仪表是能源计量仪表的重要组成部分，水、人工燃气、天然气、蒸汽和油品这些常用的能源都使用着数量极其庞大的流量计，它们是能源管理和经济核算不可缺少的工具。

　　三，环境保护工程

　　烟气，废液、污水等的排放严重污染大气和水资源，严重威胁人类生存环境。国家把可持续发展列为国策，环境保护将是21世纪的*大课题。空气和水的污染要得到控制，必须加强管理，而管理的基础是污染量的定量控制。

　　我国是以煤为主要能源的国家，全国有上百万个烟囱不停地向大气排放烟气。烟气排放控制是根治污染的重要项目，每个烟囱必须是安装烟气分析仪表和流量计，组成连椟排放监视系统。烟气的流量沆量有很大因难，它的难度为烟囱尺寸大且形状不规则，气体组分变化不定，流速范围大，脏污，灰尘，腐蚀，高温，无直管段等。

　　四，交通运输

　　有五种方式：铁路公路、航空、水运、和管道运输。其中管道运输虽早已有之，但应用并不普遍。随着环保问题的突出，管道运输的特点引起人们的重视。管道运输必须装备流量计，它是控制、分配和调度的眼睛，亦是安全监没和经济核算的必备工具。

　　五，生物技术

　　21世纪将迎来生命科学的世纪，以生物技术为特征的产业将获得迅速发展。生物技术中需监测计量的物质很多，如血液，尿液等。仪表开发的难度*，品种繁多。

　　六，科学实验

　　科学实验需要的流量计不但数量多，且品种极其繁杂。据统计流量计100多种中很大一部分是应科研之需用的，它们并不批量生产，在市面出售，许多科研机构和大企业皆设专门小组研制专用的流量计。

　　七，海洋气象，江河湖泊

　　这些领域为敞开流道，一般需检测流速，然后推算流量。流速计和流量计所依据的物理原理及流体力学基础是共通的但是仪表原理及结构以及使用条件有很大差别。
